插入式渦街流量計

插入式渦街流量計傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。

全國銷售熱線： 029-88621754

1、插入式渦街流量計產品概述：
LUCB型插入式渦街流量計傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
2、插入式渦街流量計主要特點：
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+250℃。

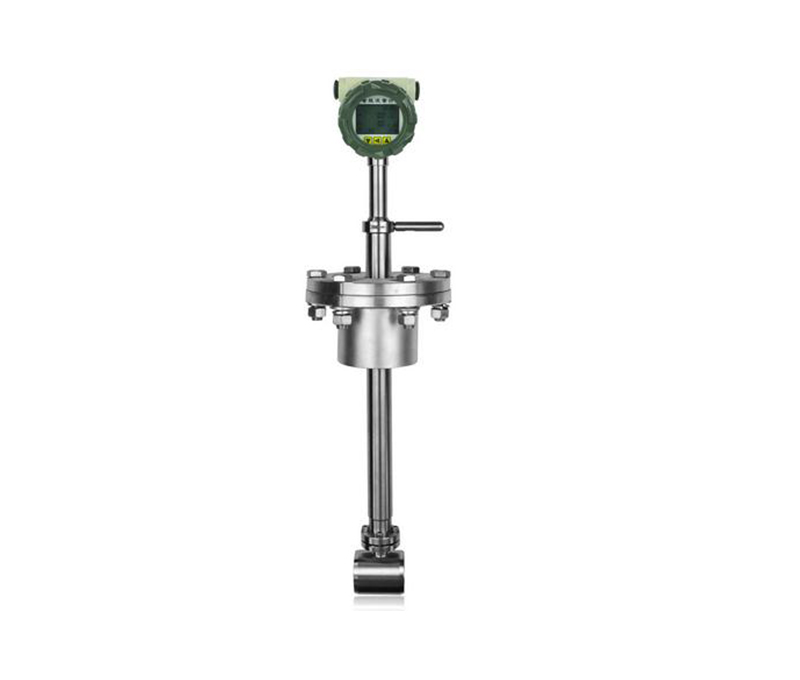

插入式渦街流量計.jpg 3、插入式渦街流量計詳細參數：

插入式渦街流量計
公稱通經（mm）	200，250，300，400，500，600，800，1000，1200，1500

儀表規格	簡易插入式	球閥插入式
拆裝方式	斷流后拆裝	不需斷流，關閉球閥后即可拆裝
儀表型號	A型	B型
精確度	±2.5%	±2.5%
量程比	1:10；1:15	1:10；1:15
顯示器	可選	可選
輸出信號	可選：脈沖或4-20mA	可選：脈沖或4-20mA
信號線接口	內螺紋M20×1.5	內螺紋M20×1.5
通訊接口	可選RS485	可選RS485
供電電源	傳感器：+12VDC、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池	傳感器：+12VDC、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）	STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m	≤500m
防爆等級	可選ExdIIBT6或ExiaIICT4	可選ExdIIBT6或ExiaIICT4
防護等級	IP65	IP65
允許振動加速度	1.0g	1.0g
阻力損失系數	Cd<2.6	Cd<2.6
整機功耗	＜1W	＜1W
儀表材質	1Cr18Ni 9Ti	1Cr18Ni 9Ti
公稱壓力	PN1.6Mpa；PN2.5Mpa	PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃	－40～+250℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

4、插入式渦街流量計測量范圍：

公稱通徑 (mm)	液體m3/h	氣體m3/h	公稱通徑 (mm)	液體m3/h	氣體m3/h
200	70-700	600-6000	500	450-4500	4200-42000
250	110-1100	1060-10600	600	600-6000	6100-61000
300	180-1800	1500-15000	800	800-8000	11000-110000
350	210-2100	2000-20000	1000	1200-12000	17000-170000
400	270-2700	2700-27000	1200	1800-18000	24000-240000
450	350-3500	3300-33000	1500	2600-26000	38000-380000
