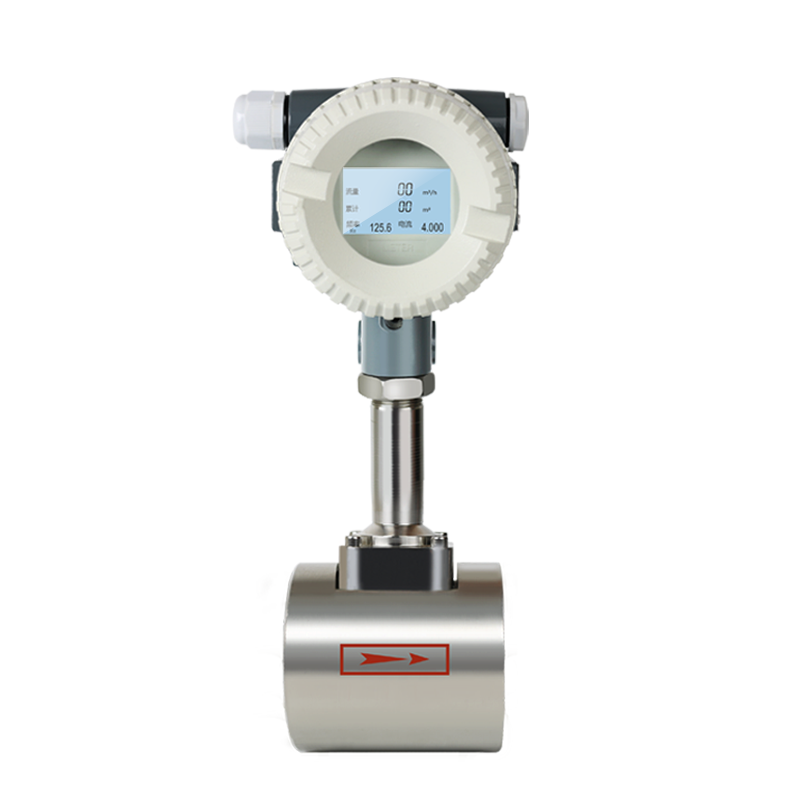

1、智能一體式渦街流量計產品概述：
智能一體式渦街流量計，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中渦街流量計。可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
2、智能一體式渦街流量計主要特點：
無可動部件，長期穩定，結構簡單便于安裝和維護
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正，提高測量精度
壓力損失小，量程范圍寬
采用EEPROM對累積流量進行掉電保護，保護時間大于10年
3、智能一體式渦街流量計詳細參數：
| 公稱通經（mm） | 15，20，25，40，50，65，80，100，125，150，200，250，300 |
| 儀表材質 | 1Cr18Ni9Ti |
| 公稱壓力（Mpa） | PN1.6Mpa；PN2.5Mpa；PN4.0Mpa |
| 被測介質溫度（℃） | －40～+250℃；－40～+350℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 精度等級 | 測量液體：示值的±0.5 |
| 測量氣體或蒸汽： | 示值的±1.0、±1.5 |
| 量程比 | 1:10；1:15 |
| 阻力損失系數 | Cd<2.6 |
| 輸出信號 | 可選4-20mA或脈沖 |
| 供電電源 | 傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池 |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
| 安裝方式 | 法蘭夾持或一體化法蘭連接 |
| 傳輸距離 | ≤500m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
| 允許振動加速度 | 1.0g |
4、智能一體式渦街流量計流量范圍:
| 口徑（mm） | 液體測量范圍（m3/h） | 氣體測量范圍(m3/h) |
| DN15 | 0.4~4 | 2.8~12 |
| DN20 | 1~7 | 6~30 |
| DN25 | 1.6~10 | 9~55 |
| DN32 | 2.1~15 | 15~130 |
| DN40 | 2.5~25 | 22~200 |
| DN50 | 3.5~35 | 36~320 |
| DN65 | 6.5~68 | 50~480 |
| DN80 | 10~100 | 75~628 |
| DN100 | 15~150 | 130~1100 |
| DN125 | 27~275 | 200~1700 |
| DN150 | 40~350 | 280~2240 |
| DN200 | 80~650 | 580~4200 |
| DN250 | 120~950 | 970~5500 |
| DN300 | 180~1800 | 1460~8000 |
