直管密度計

測量范圍 0-3g/cm3 、0-3000Kg/ m3 (量程可選)

測量精度 ±0.001 g/cm3 ±1 g/cm3

標定范圍 0.6-1.80 g/cm3 (600-1800 kg/m3 )

重復性 ±0.0001 g/cm3 ±0.1 kg/m3

粘度范圍最大則可達到 20,000 cP （更高請聯系工廠）

全國銷售熱線： 029-88621754

一、產品介紹

GJM-808 系列單直通振動管密度計，是由我公司自主研發、具有高精度的在線密度測量儀表。傳感器安裝在管道上，可連續、實時在線測量流體的密度，可用于以密度做為最終產品首要控制參數的相關過程控制，或用于固體百分比或濃度百分比等其他質量控制參數的指示器。

二、測量原理

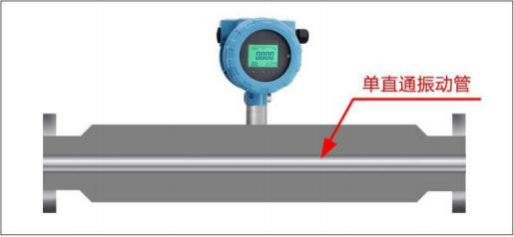

此振動元件為一根單直管，振動管由驅動線圈和反饋電路配合工作。振動管的振動頻率與振動管的結構、材料以及振動管質量有關。振動管的質量由本身測量管的質量與管內液體質量組成。振動管結構、質量、材料以及管道內部接液體積，在振動管出廠時已經確定，不會改變，此時，引起振動頻率發生改變的就是有管道內的介質質量了。

當液體密度改變，它將影響密度計的振動質量，振動質量變化再影響振動頻率。此頻率是與過程流體的密度成反比，處理器基于此關系計算密度信號。

共振頻率是介質密度的： A

式中，f -通過密度為 p 的介質頻率，Hz fO -標準大氣壓下的空管振動頻率Hz

P -被測液體密度 kg/cm3

pO -儀表常數

液體流過振動管，隨密度增加，諧振頻率降低例如：在空氣中振動，頻率約 1000 Hz

在油中振動，頻率約 700 Hz

在水中振動，頻率約 600 Hz

介質的密度決定了振動的頻率.

三、產品參數

測量范圍	0-3g/cm3 、0-3000Kg/ m3 (量程可選)
測量精度	±0.001 g/cm3 ±1 g/cm3
標定范圍	0.6-1.80 g/cm3 (600-1800 kg/m3 )
重復性	±0.0001 g/cm3 ±0.1 kg/m3
粘度范圍	最大則可達到 20,000 cP （更高請聯系工廠）
過程溫度影響	（已校正）±0.0001 g/cm3 ±0.1 kg/m3 （每。C）指的是因過程流體溫度偏離工廠標定溫度而引起的最大測量偏差
過程壓力影響	（已校正）忽略不計指由于過程壓力偏離標定壓力而引起的傳感器流量和密度敏感度變化。如要測定工廠標定壓力，請參考廠家 YUNYI-804 的標定文件。如果數據不可用，請聯系工廠。
介質溫度	-50°C~ + 150°C (-58°F~ + 302°F)
環境溫度	-40°C~+85 °C (_40°F~ + 185°F)
溫度補償	pt1000 測溫部件及溫度補償系統
最大工作壓力	（標準型）1.6Mpa （更高可定制）
試驗壓力	在最大工作壓力 1 . 5 倍的壓力下進行測試
防護等級	IP65 或者更高。戶外使用時，避免陽光直射，在炎熱地區使用時，需特別注意
抗干擾性	抗振性、抗沖擊性、符合企業生產標準

結構材料

四、產品特點

特征	優點	好處
單直管	低壓降、壓損小	發生堵塞，腐蝕的風險較彳氐，并易于清洗
可以測量含有大量氣泡的漿液和結晶，大粘度工況等	對氣泡不明顯不宜結垢，對測量粘度無要求 ;允許存在能流動前提下的最多含量固體	解決目前含氣問題，結晶問題，大粘度液體的設計難題增強了設備的適應性
多種材質和法蘭可選內置 PT1000 溫度傳感器	適用的測量介質范圍廣密度測量點的溫度檢測與溫度補償	無需改變現存的配對法蘭精確的溫度參考或可能的溫度報警
IP65 的工業阱等級全焊接一體化結構高精度連續測量	若需要，可安裝在室外裝置適用于惡劣環境密度值實時指示	降低的安裝成本長壽命，不需要維護可實現工藝變化時的快速控制
隔爆型設計內有隔離波紋管	可安裝于危險區域對工廠管道設備振動，壓力和溫度影響不敏感	安裝簡便，成本較低，對于振動，測量精度或測量差無損失
316L 不銹鋼的外殼內有爆	優良的防腐性能，在流通介質出現內	提供安全泄露
型舟	部故障時，控制介質泄露
