精密壓力表專利編號：ZL.92.15171.7

在壓力量值傳遞及其精密測量領域中，最常用到的儀器儀表無疑應為精密壓力表。因其結構簡單、指示直觀、示值連續、性能穩定而得到了廣泛的應用。

目前，國內各生產廠家的精密壓力表結構大同小異，主要由接口支撐部件、測量機構、傳動放大機構和示數裝置組成。
儀表的接口支撐部件（見上圖）包括帶有連接螺紋的彈簧體部件、儀表外殼和罩殼；測量機構是由單圈或多圈彈簧管構成，是精密壓力表的核心部件；傳動放大機構由齒輪傳動機構和桿機構組成，是精密壓力表的關鍵部件，傳動放大機構是用于將彈簧管自由端的位移進行轉換放大；示數裝置則由儀表度盤和刀形指針組成，刀形指針配以鏡面度盤可減小示數誤差，提高讀數精度。度盤上的鏡面環又有金屬鏡面和滌綸鉑膜鏡面之分，金屬鏡面具有較高的鏡面效果且壽命長、無形變，應用較多。儀表度盤上的分度刻線在目前各廠家生產的精密壓力表結構中有四種型式共存：一是借助專用工具手工繪制刻線，其精度和效果可想而知；二是借助專用刻線機分域刻制度盤刻線，實現了同域均勻分度，具有較好的線性；三是可更改型印制刻線度盤，其材質允許對已印制好的刻線進行少量重繪，確保了精度卻降低了印制刻線的全量程的線性度；最后是均勻分度印制刻線度盤，其材質不允許對印制刻線進行任何改動，具有良好的全量程線性、刻線清晰、均勻易于維修。應用這種度盤的精密壓力表制造工藝要求相對較高，同時要求其彈性元件要具有較好的線性度且對傳動放大機構有較高要求。

精密壓力表是一種以彈簧管為測量元件的高精度壓力測量儀表，主要用來校驗工業用普通壓力表，也可用于在線測量工作介質的壓力。
精密壓力表的工作原理是：當被測介質通過接口部件進入彈性敏感元件（彈簧管）內腔時，彈性敏感元件在被測介質壓力的作用下其自由端端會產生相應的位移，位移則通過齒輪傳動放大機構和桿機構轉換為對應的轉角位移，與轉角位移同步的儀表指針就會在示數裝置的度盤刻線上指示出被測介質的壓力。當精密壓力表與壓力校驗儀器成組后，則可構成精密壓力表標準裝置或壓力校驗裝置，操作人員通過將被測對象與精密壓力表示值逐一進行比對的方式實現壓力量值的傳遞或?qū)Ρ粶y對象的壓力校驗。
 精密壓力表詳細信息參照西安市高精密儀表廠精密壓力表專題站 點擊查看：www.xagjm.com

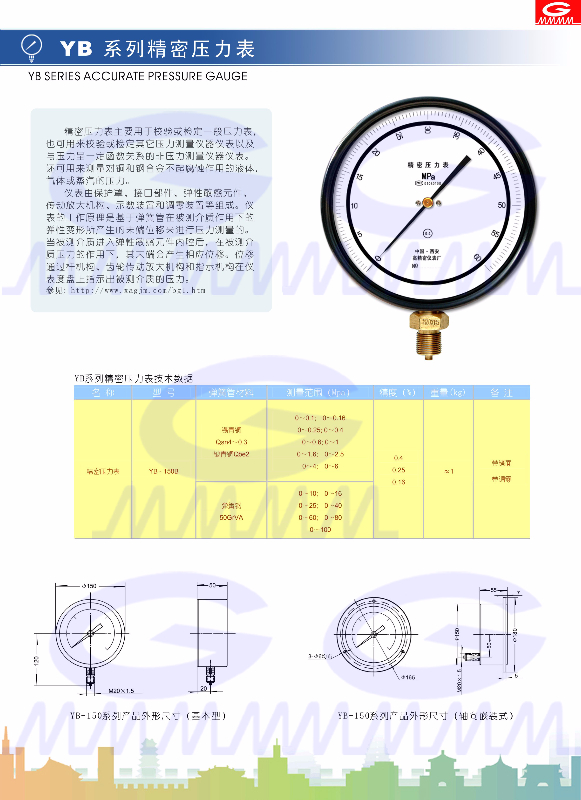

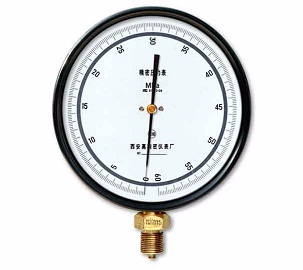

注：此表為計量級精密壓力表，彈簧管在自然狀態下釋放應力，應力釋放時間均達10年以上，追求極致的穩定性，是西安高精密儀表廠的不懈追求。
